两种UPS架构并没有太大区别：主要功能是提供不中断稳定干净的电源，所以按照供电渠道来划分UPS为维护模式、旁路模式、市电模式、电池模式四个部分。市电模式是UPS正常工作的状态,UPS将输进的市电经过整流(AC->DC),升压(DC->DC),逆变(DC->AC) 后转变成稳定可靠的电源输出。
不同的地方是：电力UPS的直流系统并不是直接采用蓄电池，而是直流屏（直流操纵电源），电力系统的直流屏是专为电厂发电机组、配电站、输变电站的控制室设备定制的，直流屏的直线母线电压为 220VDC 和 110VDC 两种，供给断路器分合闸及二次回路的仪器仪表、继电保护、控制、事故照明及自动装置电源。

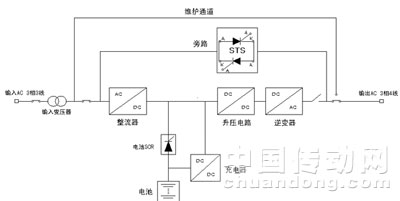

在线UPS

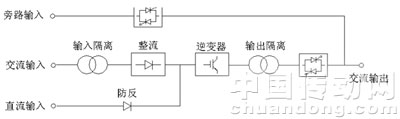

电力UPS
二.使用场合：
柏克在线式系列UPS是具有高效率、高性能的双转换纯在线，输进部份具有输进功率因素修正 ( PFC，Power Factor Correction ) 功能，机器有维护旁路开关，同时产品本身噪音低、可靠度高、故障率低、寿命长及本钱低等优点；同时如N+X的模块冗余解决方案，是能有效解决所有电源题目的最佳架构设计。该架构能够有效阻隔异常电源对负载的冲击，同时还能保证输出电源的稳定、可靠，让负载安全的运行。采用数字化控制技术，实现并联扩容和冗余的功能，为用户提供电源规划的弹性和更安全的保障。
特别是这次使用到的MP模块化系统。其主要用于中小型的数据中心，大中型企业的网络机房，系统控制中心等，是机房的保护神。
电力专用UPS：电力UPS应用于电厂，配电站，变电站的控制室设备。这是由于电厂的自动化仪表DCS等往往需要直流110V/220V输进，所以使用电力UPS可以利用原有直流屏，减少投资。所以使用UPS的条件是需要配备直流系统，作为UPS的后备电源。
三.一些特性的比较：
1，UPS的逆变器是将直流功率转换成交流功率输出的。一般UPS的直流电压在460V左右，而电厂的直流电压为220V，由此带来的题目是：直流电压越低，则逆变器的开关电流就越大，而损耗是与电流的平方成正比的，因此损耗明显增加；同时大电流需要大容量的功率开关器件、大容量的一次侧绕组，较低的直流电压也需要较高变比的变压器，这些无疑是一种潜伏的开支，直接影响到设备的投资本钱、运行本钱、设备的折旧等等。
2，常规UPS采用电池系统，结构简单，可以直接通过UPS的LCD检测电池，操纵简单。而电力UPS使用直流操纵电源，需要专业的操纵技能。
3，多数电力UPS需要加输进隔离变压器和输出隔离变压器。机器粗笨，占地面积大，本钱高。同时输进功率因数低，输进损耗大，费电。
4，电力UPS输进谐波电流大：一般在30%左右，加上谐波滤波器后，能达到5%左右，但是谐波滤波器会降低整机的效率约3%~5%.
四.本次方案的一些突出特点：
1，模块化N+X冗余结构，可为系统提供冗余保障。模块可以带电插拔，扩容方便。
2，边成长边投资，随着用户的负载增加，用户可以购买UPS模块扩容系统，不需要再购买UPS机柜。后期投资本钱低。
3，维护快捷方便，维护时直接更换模块就行，5分钟完成维护工作。
4，UPS和3个输出配电盘集成在一个19英寸机柜中，占地面积小，集成度高。
5，双输进/双输出架构，提供多一路的保障。
总的来说：电力UPS适用于电厂，配电站，变电站的一些控制室，原有直流操纵系统的场合。并不适合机房，数据中心等环境。采用常规纯在线双转换的UPS就可以为机房提供必要的保障，特别是模块化高端机器，适合未来智能化，高端化的发展的趋势。
 |
