DC220V/DC24V高频开关直流变换器

产品名称:DC220V/DC24V高频开关直流变换器

产品类别:DC220V/DC24V系列

在线咨询:

联系电话:18766446695

工作时间:周一至周五 早上9:00-下午5:30

产品详情

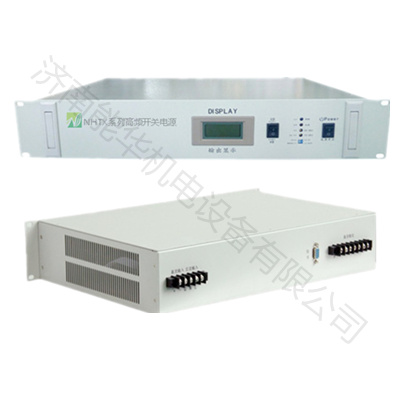

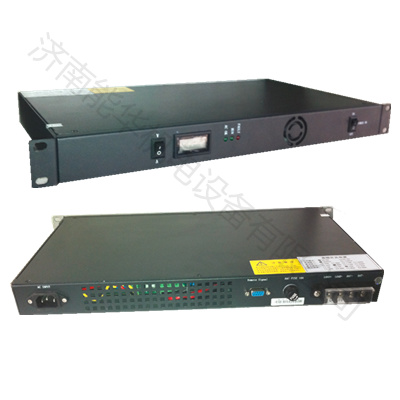

  NHD220D24系列直流变换电源
(输入直流220V;输出直流24V )
[产品简介]

       NHD220D24系列直流变换器是针对国内市场的DC-DC转换需求而设计的,输入直流220V;输出直流24V,直流转换电源采用高频开关技术,具有稳压精度高、输出噪声低、抗干扰能力强等特点,广泛应用在通信设备领域内,特别是中小型程控交换机,移动通信机房,电厂内部通信等等大量装机使用,产品性能稳定可靠。 直流变换电源模块采用先进的高频开关电源技术,高速电流型PWM脉宽调制技术,拓扑结构是采用电源界公认最可靠的双管正激交错并联电路,多级高速过流保护技术。该直流电源转换器开关频率高、功率密度高、重量轻、体积小、效率高。具优越的性能指标和极高的可靠性。
[产品特点]
  ☆输入与输出完全隔离,安全可靠。
  ☆先进的电流控制模式和稳定可靠的电路拓扑结构。
  ☆关键零部件全部采用进口器件,主要技术指标远高于国家有关标准。
  ☆保护功能全面,输出过欠压、过流、短路、整机过热保护。
  ☆采用无主自动均流技术,可并机使用,扩容方便。
  ☆可交直流双输入,交流和直流完全电气隔离。
[主要产品]

直流变换器 产品名称 直流变换器(直流220V转直流24V20A) 产品型号 NHD220D24-20
产品特点 ◆ 输入电压:DC220V;
◆ 输出电压:DC24V,输出电流:20A ;
◆ 额定容量:480W;
直流变换电源 产品名称 直流变换器(直流220V转直流24V30A) 产品型号 NHD220D24-30
产品特点 ◆ 输入电压:DC220V;
◆ 输出电压:DC24V,输出电流:30A ;
◆ 额定容量:720W;
直流变换电源 产品名称 直流变换器(直流220V转直流24V50A) 产品型号 NHD220D24-50
产品特点 ◆ 输入电压:DC220V;
◆ 输出电压:DC24V,输出电流:50A ;
◆ 额定容量:1200W;



[技术规格]

 NHDD系列 的技术规格见 表1-1
表1-1  技术规格列表
技术特性 参数



输入方式 直流正负极(正/负)
输入电压 见下表B
输入频率 额定输入频率:50/60HZ,波动范围:45Hz~66Hz
输入电流 见下表B
浪涌电流 在额定输入条件下,启动冲击电流不大于额定工作状态输入电流峰值的150%      (由EMI电容引起的尖峰电流不考虑)
效率 效率≥88%
输入功率因素 ≥0.9



输出功率 (各标称见表B)

输出电压
(各标称见表B)
额定输出电压:见表B,电压极性由接法决定
均浮充可调范围(绝对值):见表A
限流值 各标称见表B
技术特性 参数



稳压精度 ≤±2V
电话衡重杂音 2mV
宽频杂音电压 ≤50mV (3.4KHZ~150KHz)   ≤20mV (0.15KHZ~30MHz)
离散频率杂音电压 ≤5mV (3.4KHZ~150KHz)   ≤3mV (150KHZ~200MHz)
≤2mV (200KHz~500KHz)   ≤1mV (0.5KHZ~30MHz)
峰-峰值杂音电压 ≤150mV (20MHz带宽)
模块间均流能力
(并联时)
最大和最小者相差2A以下(10%负载以上)
安全
防护
绝缘强度 输入对输出:1500VDC  输入对机壳:1500VDC  输出对机壳:500VDC
漏电流 小于1.5mA
可靠性 平均故障间隔时间MTBF≥100000h
冷却方式 强迫风冷(整流器内部有直流风扇,风流量为42CFM)
工作
环境
工作温度 -10℃~﹢50℃
存储温度 -40℃~﹢85℃
相对湿度 10%~90%(无凝露)
机械
参数
外形尺寸 宽×高×深:482 mm×88 mm×300mm
重量 8.2 KG

表A:
项目 输出 220VDC 110VDC 48VDC 24VDC
浮充电压调节值 180V-260VDC 90V-130VDC 42V-59VDC 21V-29.5VDC
浮充输出电压出厂整定值 242VDC 121VDC 53.5VDC 26.7VDC
均充电压调节范围 220V-260VDC 110V-130V 48V-57.6VDC 24V-28.8VDC
均充输出电压出厂整定值 253VDC 127VDC 56.4VDC 28.2VDC
输出电压保护点 265VDC 135VDC 59VDC 29.5VDC

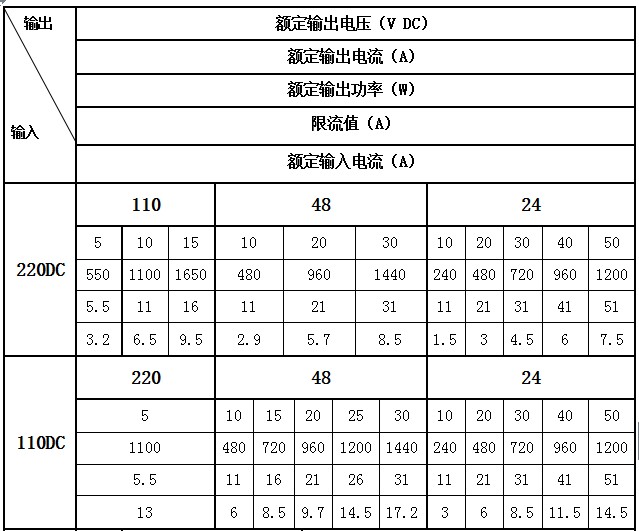

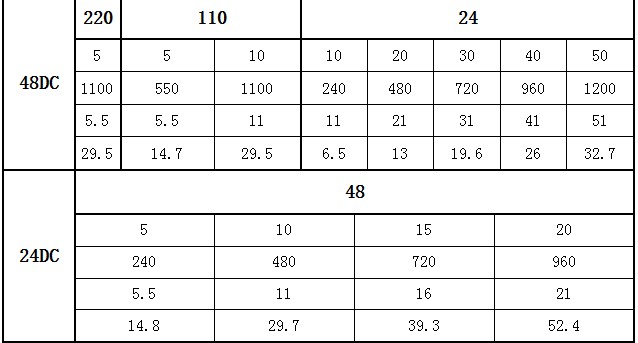

表B:
